Uygulama Kapsamı
Plakalı Duyarlı Isı Eşanjörü, HVAC, telekomünikasyon, elektrik enerjisi, tekstil, otomotiv, gıda, medikal, tarım, hayvancılık, kürleme odaları, kurutma, kaynak ve kazanlar gibi endüstrilerde havalandırma ve hava değişimi, enerji geri kazanımı, soğutma, ısıtma, nem alma ve atık ısı geri kazanımında yaygın olarak kullanılmaktadır.Fonksiyonel Özellikler
1. Plakalı Duyarlı Isı Eşanjörü, ısı transfer ortamı olarak özel bir teknikle işlenmiş, yüksek ısı değişim verimliliğine, kolay bakıma ve uzun hizmet ömrüne sahip, yüksek kaliteli hidrofilik kaplı alüminyum folyo kullanır.
2. Özel uygulamalara uygun, daha güçlü korozyon direnci için epoksi kaplı alüminyum folyo kullanılabilir.
3. Çok çeşitli boyutlar ve plaka aralıkları (2,5 mm–12 mm) mevcuttur.

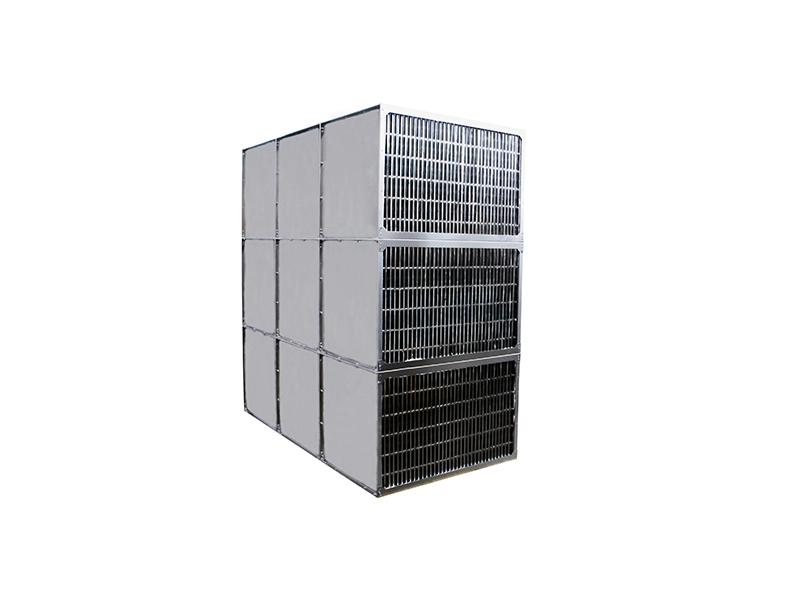

4. Modüler yapı, kesit boyutu ve plaka yığını kalınlığının herhangi bir kombinasyonuna izin verir; Hareketli parçası olmadığından ekipman düşük bakım maliyetlerine sahiptir.
5. Kompakt yapı ve küçük boyut, onu çeşitli uygulamalara uygun hale getirir.Üretim Süreci
1. Isı eşanjörü yüzeyi, ısı transferini artıran ve ısı transfer alanını yaklaşık %10 artıran spiral oluklarla oluşturulmuştur.
2. Hava kanalları, taze ve egzoz hava basıncına dayanma konusunda güçlü kapasiteye sahip, yüksek kanal gücü ve sağlamlığı sağlayan damgalı çıkıntılarla desteklenir.
3. Taze hava ve egzoz hava kanalları birbirini keser ve alüminyum folyo ile ayrılır; giriş ve çıkış kenarlarında, oluklu kenetleme dikiş tekniği ile birleştirilmiş beş katmanlı bir kenar kıvırma benimsenmiştir; bu, daha yüksek kenar mukavemeti ve daha güvenilir sızdırmazlık sağlar.
4. Tüm bağlantılar sızdırmazlık maddesi ile kapatılır ve dikiş yapıştırma işlemine tabi tutularak ısı eşanjörünün hava sızdırmazlığı sağlanır.
Not: Ana çerçeve farklı malzeme ve plaka kalınlıklarında (korozyon önleme gerekliliklerini karşılamak için galvanizli sac, galvalume sac, alüminyum sac, boyalı çelik sac, boyalı galvanizli sac, paslanmaz çelik vb.) belirtilebilir. Çerçeve bağlantı yöntemleri arasında vidalar, geçmeli bağlantılar ve flanşlar bulunur.Malzeme Çeşitleri
Seri B — Standart tip:
Made of hydrophilic aluminum fins and a galvanized steel frame; maksimum çalışma sıcaklığı 100°C; neredeyse tüm çalışma koşullarına uygundur.
Seri F — Korozyon önleyici tip:
Epoksi kaplı alüminyum kanatlar ve galvanizli çelik çerçeve kullanır; maksimum çalışma sıcaklığı 100°C; Son derece aşındırıcı çalışma koşulları için uygundur.
G Serisi — Yüksek sıcaklık tipi:
Özel bir sızdırmazlık maddesi ile kapatılmış paslanmaz çelik kanatlar ve paslanmaz çelik çerçeve; maksimum çalışma sıcaklığı 300°C; yüksek sıcaklıktaki hava akışı koşullarına uygundur.
